Pomerový merač radiátorov na diaľkový odpočet

Viacsnímačový elektronický indikátor VIPA EC Radio

Elektronický viacsnímačový indikátor vykurovacích nákladov slúži k rozúčtovaniu nákladov na vykurovanie v objektoch s centrálnou dodávkou tepelnej energie. Umožňuje každému užívateľovi bytu podieľať sa na úhrade nákladov na vykurovanie celého objektu len čiastkou, ktorá zodpovedá jeho hospodáreniu s tepelnou energiou.

Indikátor vykurovacích nákladov VIPA EC Radio integruje teplotu vratnej vody z vykurovacieho telesa, ktorá je hlavným ukazovateľom využitia inštalovaného výkonu.

Prínosy

• odpočet bez vstupu do bytu
• vylúčenie chýb spôsobených ručným spracovaním nameraných údajov
• zrýchlenie spracovania nameraných hodnôt
• pamäť na posledných 18 mesačných námerov
• plne kontrolovateľný odpočet bez možnosti zásahu odčítateľa

Technika na vašej strane

Moderný mikroprocesorem riadený indikátor s pamäťou obsahujúcou informáciu o námere za posledných 18 mesiacov a k dátumu zúčtovania. Je vybavený vysoko citlivými teplotnými snímačmi a spĺňa všetky požiadavky na získanie kvalitného námeru pre spravodlivý rozpočet nákladov na vykurovanie. Indikátor je vybavený elektromechanickou poistkou, ktorá stráži pokusy o demontáž prístroja.

Rádiový prenos nameraných údajov prináša najvyšší komfort, vysokú bezpečnost, rýchlosť a presnosť pri zbere údajov potrebných k prevedeniu rozpočtu. Indikátor používa nový obojstranný komunikačný protokol Rcom. Táto komunikácia je realizovaná na frekvencii 868MHz vysielacím výkonom 10mW.d.



Kvalita a presnosť

Indikátory VIPA používajú jedinečný prístup k indikácii pomernej spotreby tepla a následnému rozúčtovaniu nákladov na vykurovanie. Rozhodujúcim faktorom nie je teplo dodané vykurovacím telesom, ale vypočítaná priemerná teplota meranej miestnosti odvodená z teploty spiatočky.

Komplexné riešenie

Indikátor vykurovacích nákladov je len jedným z faktorov kvalitného a spravodlivého rozúčtovania nákladov na vykurovanie. Ponúkame dlhodobé komplexné zabezpečenie spravodlivého rozúčtovania nákladov pomocou vlastného software VipaCalc optimalizovaného pre rýchle a bezproblémové prevedenie rozpočtu v desiatkach tisícov bytov.

Kompatibilné zariadenie

Radiomodul VIPA VM S pre vodomery Sensus Residia
Elektronický vodomer KADEN typu S 060 a S 65.

Oblasť použitia

Indikátor je určený pre objekty s dvoj rúrkovou vykurovacou sústavou. Pre jedno rúrkové vertikálne alebo horizontálne sústavy doporučujeme odbornú vstupnú konzultáciu. Je určený pre väčšinu vykurovacích telies a konvektorov. Nedá sa použiť pre vykurovacie telesá vybavené dodatočným zdrojom tepelnej energie alebo premenným tepelným výkonom, napr. kúpeľňové rebríky doplnené o vykurovaciu patronu alebo konvektory s ventilátorom.

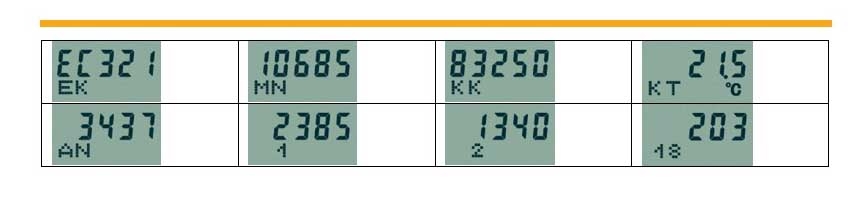

Ďalšie voliteľne zobrazované údaje:

• KZ - kontrolná teplota spiatočky
• PT - priemerná teplota miestnosti
• TZ - teplota spiatočky
• PZ - priemerná teplota spiatočky
• ZD - zúčtovací dátum
• AD - aktuálny dátum

zobrazenie údajov je závislé na konkrétnom nastavení indikátora









 Technické údaje indikátora

Doba životnosti                                                  8 rokov + rezerva

Napájanie                                                          3 V lithiová batéria

Displej                                                               LC displej

5 numerických zn. + 2 alfanumerické zn. + symboly

zvýšená odolnosť voči vysokým teplotám

Stupnica                                                            jednotná

Ochrana                                                            mechanická plomba, elektromechanická poistka s detekciou manipulácie

Rozmery púzdra                                                71mm * 44mm * 60mm

Komunikačný protokol                                       Rcom - obojstranná šifrovaná komunikácia

Nosná frekvencia                                              868,299MHz

Šírka kanála                                                     199.951kHz

Vysielací výkon (max.)                                     10mW

Datová bitová rýchlosť                                      19,2kBd

Pamäť prístroja                                                 námery za posledných 18 mesiacov

Námer k dátumu zúčtovania

Kalendárne funkcie                                            nastaviteľný začiatok a koniec vykurovacieho obdobia

Nastaviteľný dátum zúčtovania

Letná indikácia                                                  Δt > 4 K (teplota spiatočky - teplota miestnosti)

Zimná indikácia                                                 teplota spiatočky > 10 °C (alebo nastaviteľná)

Prevádzková teplota                                          0°C - 80 °C

Ovládanie                                                          tlačidlové, 3 typy stlačenia

Prevedenie                                                         trojsnímačové

Krytie                                                                 IP 31 (namontovaný indikátor)
